Choix et définitions
Une façade en pierres minces est un revêtement mural où chaque plaque est maintenue par des attaches qui assurent sa stabilité. Le choix d'un système d'attaches dépend de nombreux critères.
La nature de la pierre (qui doit répondre à la norme française)
La dimension des plaques
Les sollicitations mécaniques
La zone sismique
Les contraintes acoustiques et thermiques
Systèmes de fixations
Nous proposons quatre systèmes de fixations conformes au DTU 55.2 "revêtements muraux attachés en pierre minces" et au cahier des prescriptions techniques d'exécution du CSTB "revêtements muraux extérieurs collés avec des mortiers colles".

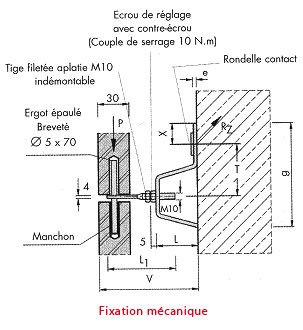

Revêtement mural agrafé avec des pattes mécaniques
Ce dispositif de fixation est composé de plaques de pierre d'une épaisseur de 3 cm fixées avec des pattes mécaniques inox et des chevilles inox à un mur en béton banché. Une lame d'air de 2 cm minimum doit être aménagée entre la face arrière des plaques et le support et / ou la sous-couche d'isolations fixée à ce support. les plaques de pierre doivent être inférieures à 120 cm, la plus grande dimension inférieure à 140 cm. les joints ne peuvent être inférieurs à 5 mm

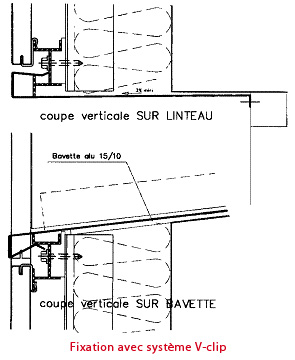

Revêtement mural sur ossature Système V-clips
Les plaques de pierre rainurées, d'épaisseur 2 cm, sont accrochées par l'intermédiaire de clips ponctuels, sur un réseau horizontal de rails profilés en aluminium.
Ce système, admis en risque sismique, permet une isolation par l'extérieur. Les plaques de pierre doivent être inférieures à 120 cm, la plus grande dimension inférieure à 140 cm. Les joints peuvent varier de 5 mm à 2 cm.
Revêtement mural agrafé avec des polochons
Cette méthode de fixation est constituée de plaques de pierre épaisses de 2 ou 3 cm, fixées à un mur porteur par des agrafes inoxydables ou un fil Zitane enrobés dans un polochon de mortier. Il n'admet aucune isolation extérieure. Les plaques de pierre doivent être inférieures à120 cm, La plus grande dimension inférieure à 140 cm. Les joints ne peuvent être inférieurs à 5 mm.
Revêtement collé avec des mortiers colles
Pour ce procédé de fixation, une attention particulière devra être portée au support béton banché, à l'huile de décoffrage et à la planéité du support.
La surface des plaques devra être inférieure à 900 cm² et leur épaisseur inférieure à 1,5 cm. Les joints des carreaux ne pourront être inférieurs à 3 mm.
La mise en place ne peut s'effectuer qu'entre des températures allant de 5° à 30°C
